天通衛星數傳設備
君馭H600天通窄帶數據傳輸終端支持天通一號物聯網業務，支持天通一號網絡9.6kbps 數據 傳輸，該天通數據采集終端具備北斗定位功能，支持網口(RJ45)，串口(RS232\ RS485)數據采集接口形式。
產品型號/名稱
H600 天通數傳終端
產品參數
電氣、物理特性
尺寸
158×81mm
凈重
600g
機身顏色
白色
工作電壓
9V~36V DC
內部供電（選配）
7.4V 4000mAh電池
功耗
短報文 3W
防塵防水
IP68
自由跌落
1米
工作溫度
-40℃～65℃
存儲溫度
-40℃～85℃
無線通信
藍牙
藍牙支持5.0協議，傳輸距離≥5m
移動通信（選配）
支持全網通 Cat1通信
天通衛星通信（選配）
支持天通衛星物聯網通信
Lora通信（選配）
支持Lora自組網通信，單跳傳輸距離≥500m
北斗定位RNSS
接收頻率
B1I/B1C/L1
接收靈敏度
捕獲-143dBm
跟蹤-158dBm
定位精度
水平≤2.5m 高程≤8m
（95%，VDOP，HDOP≤4）
測速精度
0.1m/s（1σ）
?次定位時間
≤35s（冷啟動） ≤2s（熱啟動）
協議版本
NMEA0183
北斗短報文RDSS
指標
參數
RDSS接收部分
射頻輸入頻率
S：2491.75Mhz±8.16Mhz
接收靈敏度
≤-130dBm（8Kbps）
≤-127.5dBm（16Kbps）
≤-123.8dBm（24Kbps）
RDSS發射部分
射頻輸出頻率
Lf0：1615.68Mhz±4.08Mhz
Lf1：1614.26Mhz±4.08Mhz
Lf2：1618.34Mhz±4.08Mhz
發射功率
37.0dBm±0.5dB（VCCPA=5.2V）
調制相位誤差
≤3°
載波抑制
≥30dBc
協議版本
北斗數據接口、NMEA0183
包裝清單
|
序號 |
名稱 |
數量 |
|
1 |
天通數傳終端 |
1臺 |
|
2 |
航插線纜 |
1根 |
|
3 |

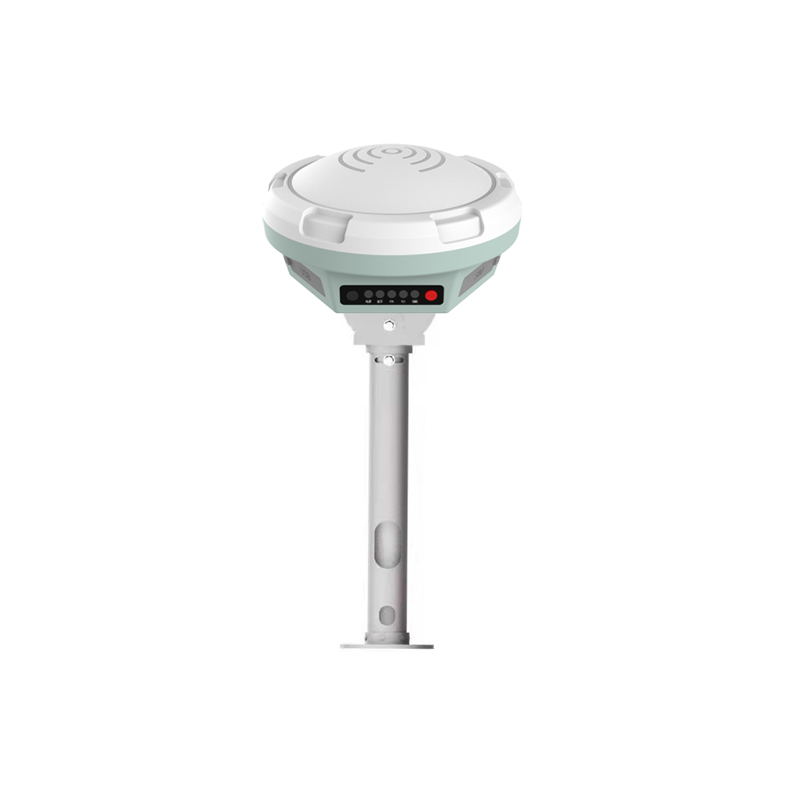

磁吸底座 |
1個 |
|
4 |
取卡針 |
1個 |
|
5 |
快速入門手冊 |
1本 |
|
6 |
保修卡 |
1冊 |
|
7 |
合格證 |
1張 |
